컨트롤밸브 ICV(CONTROL VALVE) home > 제품소개 > 컨트롤밸브

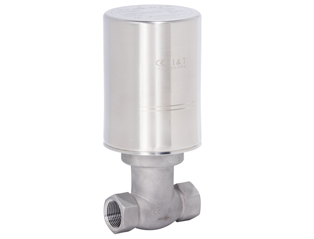

ICV-20A 시리즈


창조적이고 혁신적인 기술로 개발된 세계 최고 품질의
컨트롤밸브입니다.
유량의 미세 정밀 제어가 가능한 니들타입
컨트롤밸브 입니다.





Performance Curve

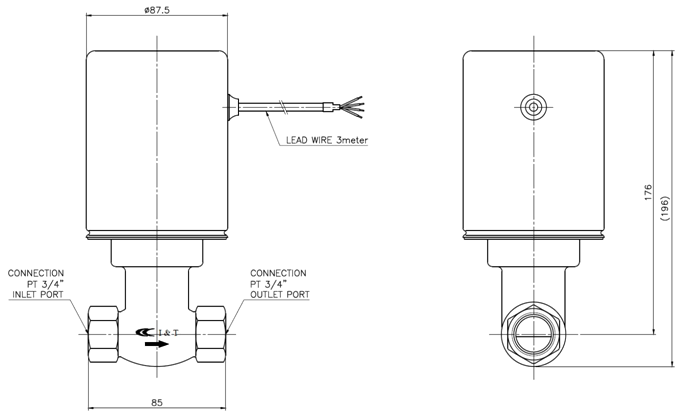

Dimension

Specifications
Model ICV-20A-20.0-S1
Orifice Diameter Ø20.0
Flow Limit (Water at 0.4 Mpa Δp) 190.6 LPM
50.3  GPM
Maximun Cv value 6.69
Valve type Needle valve
Connection size PT 3/4"
Flow path 180° Flow
Fluid types

Gas, Galden®, FluorinertTM, Air

Fluid Temperature -20 ~ 90℃
Ambient Environment -20 ~ 60℃
Maximum Operation Pressure Differential(MOPD) 1.0 Mpa
Maximum Operating Pressure 1.0 Mpa
Power Source 24 VDC
Input Signal 4~20 mA / 0~10 VDC
Valve Driver Board

HCD Series

Drive System DC stepper motor
Resolution of Valve Movement 2,500 steps
Response Time (0 to 100% Open) 12.5 seconds
Water and Dust Proofing IP65
Material 304 Stainless Steel, PTFE, FKM
Weight 2,510 g
  ※ 상기 사양은 변경될 수 있음.
