컨트롤밸브 ICV(CONTROL VALVE) home > 제품소개 > 컨트롤밸브

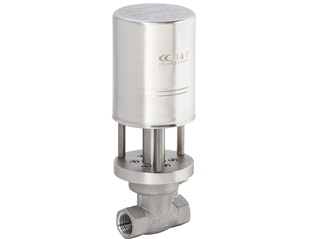

ICV-15A(고온용) 시리즈


창조적이고 혁신적인 기술로 개발된 세계 최고 품질의 컨트롤밸브입니다.
유량의 미세 정밀 제어가 가능한 니들타입
컨트롤밸브 입니다.
고온(200℃)의 유체에 사용이 가능한 컨트롤밸브입니다.

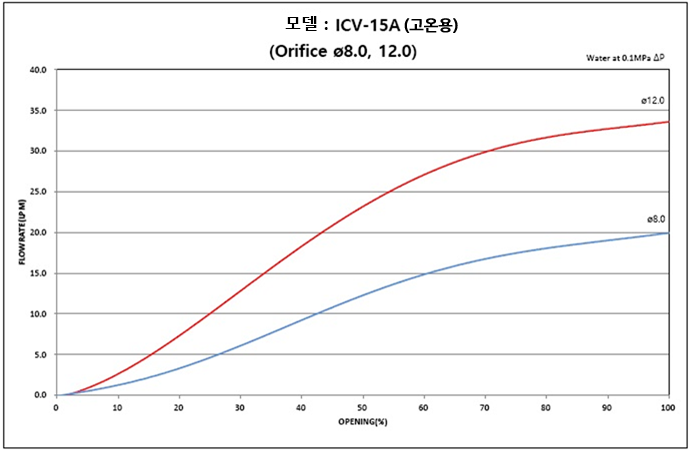

Performance Curve

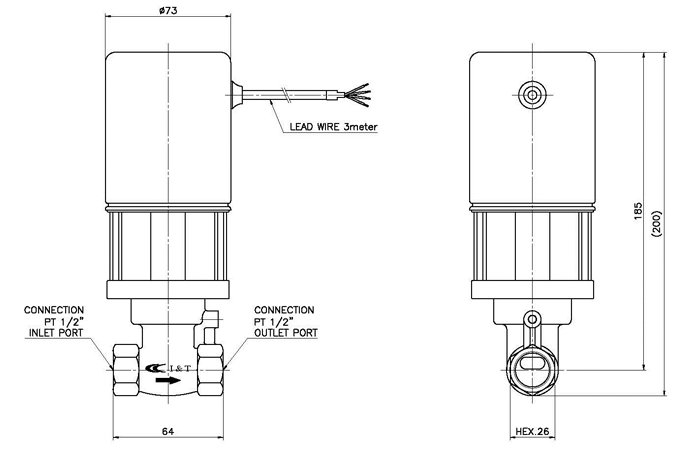

Dimension

Specifications
Model ICV-15A-8.0-SH ICV-15A-12.0-SH
Orifice Diameter Ø8.0 Ø12.0
Flow Limit (Water at 0.4 Mpa Δp) 39.9LPM

66.9LPM

10.5 GPM 17.7 GPM
Maximun Cv value 1.4 2.35
Valve type Needle valve
Connection size PT 1/2"
Flow path 180° Flow
Fluid types Water, Air, Galden®, FluorinertTM
Fluid Temperature -20 ~ 200℃
Ambient Environment -20 ~ 50℃
Maximum Operation Pressure Differential(MOPD) 1.0 Mpa
Maximum Operating Pressure 1.5 Mpa
Power Source 24 VDC
motor Power 12VDC
Input Signal 4~20 mA / 0~10 VDC
Drive System DC stepper motor
Resolution of Valve Movement 2,500 steps
Response Time (0 to 100% Open) 7.5 seconds
Water and Dust Proofing IP65
Material 304 Stainless Steel, PTFE, Viton
Weight 1,687g 1,690g
  ※ 상기 사양은 변경될 수 있음.
