컨트롤밸브 ICV(CONTROL VALVE) home > 제품소개 > 컨트롤밸브

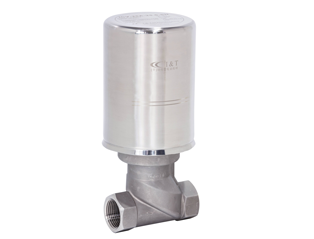

ICV-25A 시리즈


창조적이고 혁신적인 기술로 개발된 세계 최고 품질의
컨트롤밸브입니다.
유량의 미세 정밀 제어가 가능한 니들타입
컨트롤밸브 입니다.

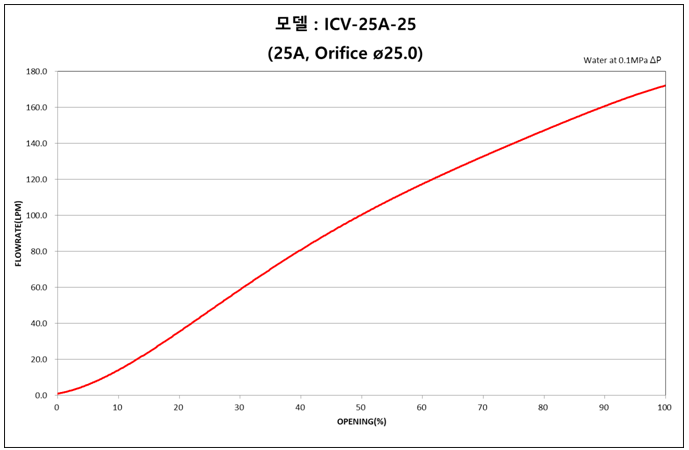

Performance Curve

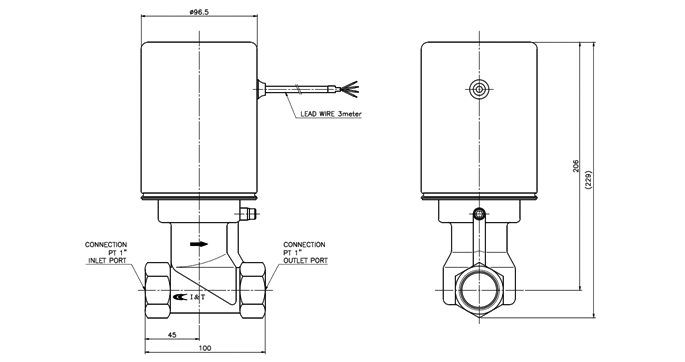

Dimension

Specifications
ITEM ICV-25A-25.0-S
Orifice Diameter Ø25.0
Flow Limit (Water at 0.4 Mpa Δp) 345.8  LPM
91.4 GPM
Maximun Cv value 12.14
Valve type Needle valve
Connection size PT 1"
Flow path 180° Flow
Fluid types Gas, Galden®, FluorinertTM, Air
Fluid Temperature -20 ~ 90℃
Ambient Environment -20 ~ 60℃
Maximum Operation Pressure Differential(MOPD) 0.8 Mpa
Maximum Operating Pressure 0.8 Mpa
Power Source 24 VDC
Input Signal 4~20 mA / 0~10 VDC
Valve Driver Board HCD Series
Drive System DC stepper motor
Resolution of Valve Movement 3,125 steps
Response Time (0 to 100% Open) 15.7 seconds
Water and Dust Proofing IP65
Material 304 Stainless Steel, PTFE, FKM
Weight 3,560 g
  ※ 상기 사양은 변경될 수 있음.
