전량식 (TSV) |
 |
안전밸브(SAFETY VALVE) |
home > 제품소개 > 안전밸브 |
|
| |
 |
 |

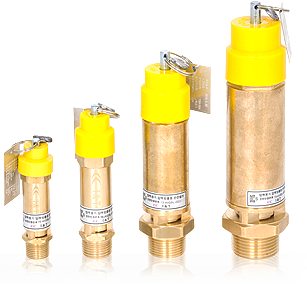

안전밸브 |
| |
| |
 |
아이엔티 안전밸브는 한국산업안전보건공단의
검정을 필한 제품입니다. |
|
고용량, 저단가를 실현한 안전밸브의 개발로
귀사의
생산 비용을 절감해 드립니다. |
|
정밀하게 설계된 고품질의 아이엔티 안전밸브는
귀사의 안전을 책임지는 최적의 밸브입니다. |
|
사이즈가 컴팩트하여 설치가 용이합니다. |
|
|
|
|
| |
|
Specification |
| 모델 |
TSV (전량식) |
| 적용 유체 |
압축 공기 |
| 적용 압력 |
5~15 ㎏/㎠G |
| 허용초과 압력 |
10% |
| 적용 온도 |
-20~120℃ |
| 접속 방법 |
PT Screwed |
| 재질 |
바디 |
Brass |
| 디스크 |
Brass |
| 시트 |
VITON |
| 스프링 |
SWP-B |
| 기타 |
Carbon Steel |
|
| |
| |
 |
| Size |
ØD |
PT A |
H1 |
H2 |
HEX. B |
| 10A |
10 |
3/8" |
18 |
67 |
19 |
| 15A |
12 |
1/2" |
22 |
86 |
22 |
| 20A |
15 |
3/4" |
30 |
116 |
34 |
| 25A |
20 |
1" |
32 |
146 |
41 |
|
|
|
|
|
| |
|
TSV 모델 분출 용량표 |
| |
|
|
|
| 분출압력 |
분출용량 (㎏/hr) |
| TSV (전량식) |
| kgf/㎠ |
Mpa |
TSV - 10A |
TSV - 15A |
TSV - 20A |
TSV - 25A |
| 5.0 |
0.49 |
320.5 |
461.6 |
721.2 |
1282.1 |
| 5.5 |
0.54 |
347.6 |
500.5 |
782.0 |
1390.3 |
| 6.0 |
0.59 |
374.6 |
539.4 |
842.9 |
1498.4 |
| 6.5 |
0.64 |
401.6 |
578.4 |
903.7 |
1606.6 |
| 7.0 |
0.69 |
428.7 |
617.3 |
964.5 |
1714.8 |
| 7.5 |
0.74 |
455.7 |
656.2 |
1025.4 |
1822.9 |
| 8.0 |
0.78 |
482.8 |
695.2 |
1086.2 |
1931.1 |
| 8.5 |
0.83 |
509.8 |
734.1 |
1147.1 |
2039.2 |
| 9.0 |
0.88 |
536.8 |
773.1 |
1207.9 |
2147.4 |
| 9.5 |
0.93 |
563.9 |
812.0 |
1268.7 |
2255.5 |
| 10.0 |
0.98 |
590.9 |
850.8 |
1329.6 |
2363.7 |
| 10.5 |
1.03 |
618.0 |
889.9 |
1390.4 |
2471.9 |
| 11.0 |
1.08 |
645.0 |
928.8 |
1451.3 |
2580.0 |
| 11.5 |
1.13 |
672.0 |
967.7 |
1512.1 |
2688.2 |
| 12.0 |
1.18 |
699.1 |
1006.7 |
1572.9 |
2796.3 |
| 12.5 |
1.23 |
726.1 |
1045.6 |
1633.8 |
2904.5 |
| 13.0 |
1.27 |
753.2 |
1084.6 |
1694.6 |
3012.7 |
| 13.5 |
1.32 |
780.2 |
1123.5 |
1755.5 |
3120.8 |
| 14.0 |
1.37 |
807.2 |
1162.4 |
1816.3 |
3229.0 |
| 14.5 |
1.42 |
834.3 |
1201.4 |
1877.1 |
3337.1 |
| 15.0 |
1.47 |
861.3 |
1240.3 |
1938.0 |
3445.3 |
|
